发光二极管的测量细节分析

　　之前有客户在用PA310功率计算钽电容5mA最小的电流量程档，接线方式如图1，钽电容电流数值显示有1.9mA。客户测试任务要求测待机功耗，仪器上的1.9mA电流会对测量结果有影响，1.9mA从哪里来?应该怎么去除那?
　　电话和客户沟通，建议客户电流通道不接入测量线，此时空载电流为0。初步怀疑是客户使用的排插可能有漏电流，但是客户排查测量电路始终没有找到原因。第二天客户带仪器和测量系统来我司定位问题，我们的工程师发现确实如此，尝试了分别从火线和零线接入电流通道测量均有电流值，排除了杂散贴片电容的影响。细想了一下，零线和火线都有电流是否是电源插座中存在一个微小负载?顺藤摸瓜，元凶居然是插排上的一个LED指示灯!
　　经过这个案例，我们总结并给客户讲解了测量中需要注意的事项：
　　1)客户在测量时，忽略了电源排插的LED指示灯的电流;
　　2)当被测回路电流很小，电压较高时，要采用电流表内接法;
　　3)电流测量接入点位于电位较低端(如零线)，避免杂散电容产生泄露电流。
　　测待机功耗时，为了方便测量钽电容，用时用户会使用电源插排进行接线，如图1，这样接线必须注意以下三点：
　　1.电源排插上是否存在LED指示灯，如果有，那么这个指示灯的电流就会被作为负载电流进行测量。排插接线如图1所示，大多数排插都会有LED指示灯，通电后流经LED灯的电流一般为mA级，因此，对被测电流带来误差，尤其是测待机功耗影响更大。
　　

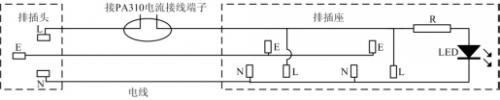

　　图1 排插接线

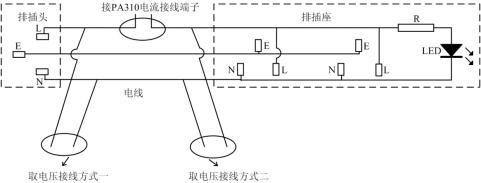

　　2.对于电压测量钽电容接线就有两种方式，如图2所示。
　　

　　图2 取电压接线方式
　　PA310电压测量输入阻抗为2MΩ，如果被测电压为220V，那么流过电压测量端的电流为0.11mA。如果采用方式一测量电压，那么0.11mA的电流就不会被PA310测到，而如果采用方式二测量电压，就与LED指示灯的情况一样，这0.11mA钽电容就被测到，使测量待机功耗误差增大。
　　3.电流通道接入高端和低端，测量结果也不同，内部板卡屏蔽壳与机壳间多少都会存在一些杂散电容(空间中两个绝缘导体中存在电容)，若电流通道接入高端，产生泄漏电流(图3中红色标记线)，因此电流测量输入应当串在共模电压较低的地方(低端)。
　　

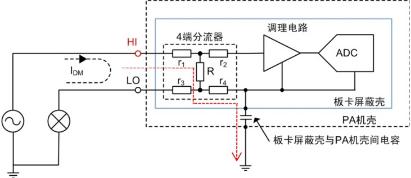

　　图3 电流通道接入高端产生漏电流

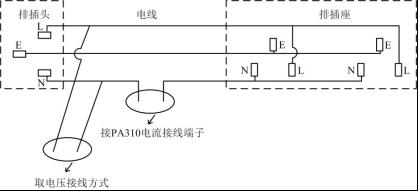

　　综上所述，由于钽电容待机功耗测量的电流值都很小，因此，在接线上一定要注意，避免引入额外误差。待机功耗测量推荐接线如图4所示。
