普通二极管的基本构造和特点

编辑:东莞光尚电子   浏览:1194  时间:2016-01-12
  在半导体器件的大家族中,二极管是诞生最早的成员。在现代电子技术领域中,它仍然扮演着十分重要的角色。初学者正确掌握二极管的识别和使用,对于顺利完成各种电子制作和维修显得至关重要。
  1.基本构造和特点
  半导体材料按导电类型不同,分成P型半导体和N型半导体两类。如果把一小块半导体材料一边做成P型,另一边做成N型,在它们的交界处就形成了PN结,如图1所示。简单地说,把一个带有引线的PN结封装在玻璃管、塑料体或金属的外壳里,就构成了二极管

晶体二极管之普通二极管的识别与使用

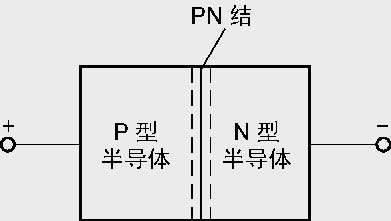

  图1 半导体PN结

晶体二极管之普通二极管的识别与使用

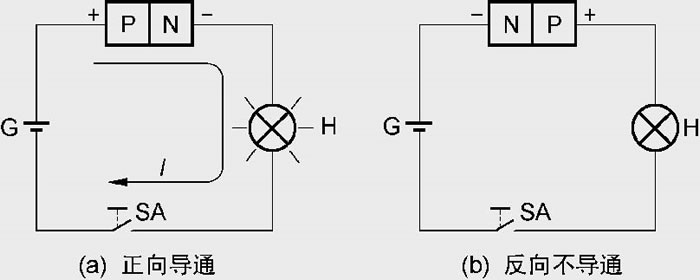

  图2 二极管的单向导电性
  晶体二极管有两根电极引线,一根是正极(接内部P型半导体材料),另一根是负极(接内部N型半导体材料)。单向导电性是二极管的基本特性。我们把电池G、小灯泡H、二极管串联起来,连成图2所示的电路。在(a)图中,电池正极接在二极管正极上,电池负极通过小灯泡接在二极管的负极上。这时二极管加的是正向电压,小灯泡发光。在(b)图中,二极管正、负极引线倒换过来,二极管加的是反向电压,小灯泡就不能发光。二极管加上正向电压时电阻很小,能良好导通,加上反向电压时电阻很大,接近开路截止,这就是它的单向导电性。这个特性也可以理解为:在电路中,二极管只准电流从其正极流向负极,不准反向流通。
  晶体二极管在收音机中对无线电波进行检波,在电源变换电路中把交流电变换成为脉动直流电,在数字电路中充当无触点开关等,都是利用了它的单向导电特性。
