复位电路为什么要加二极管

编辑：东莞光尚电子浏览：1356 时间：2015-12-16

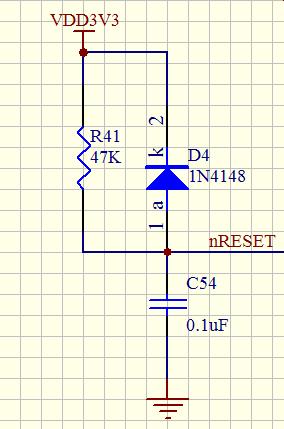

复位电路中，放电二极管D不可缺少。当电源断电后，钽电容通过二极管D迅速放电，待电源恢复时便可实现可靠上电自动复位。若没有二极管D，当电源因某种干扰瞬间断电时，由于C钽电容不能迅速将电荷放掉，待电源恢复时，单片机不能上电自动复位，导致程序运行失控。电源瞬间断电干扰会导致程序停止正常运行，形成程序“乱飞”或进入“死循环”。若断电干扰脉冲较宽，可以使RC钽电容迅速放电，待电源恢复后通过上电自动复位，使程序进入正常状态;若断电干扰脉冲较窄，断电瞬间RC钽电容不能充分放电，则电源恢复后系统不能上电自动复位。
